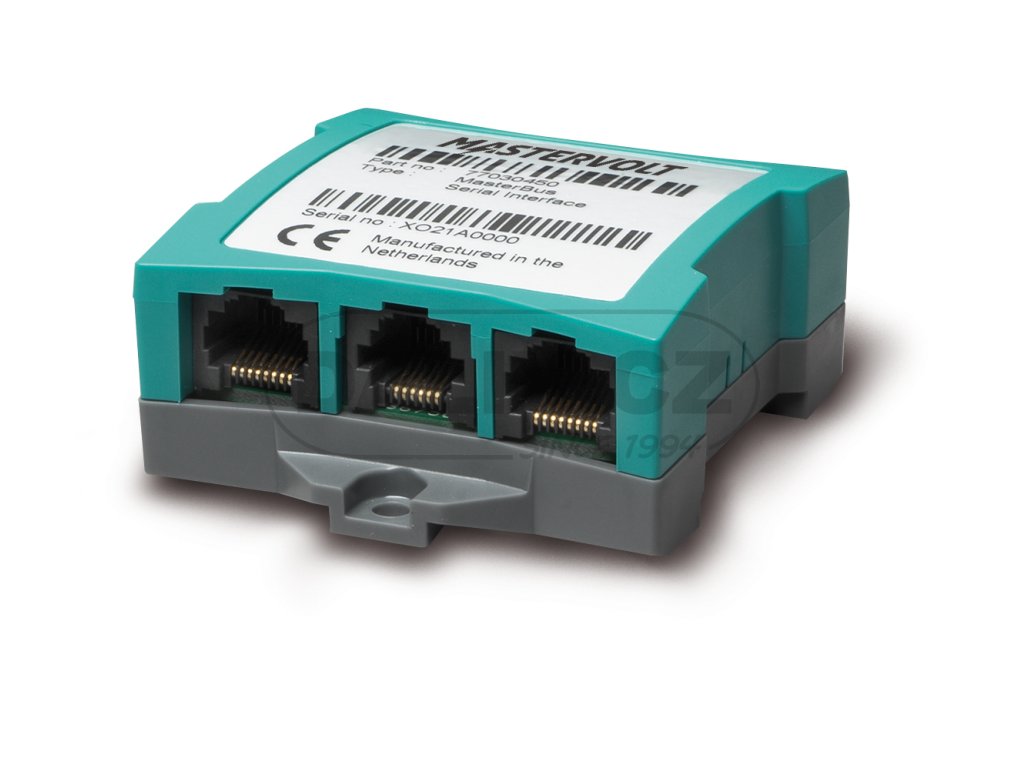

MasterBus Serial Interface

Detailní popis produktu

MasterBus Serial Interface připojuje konvenční produkty Mastervolt k sběrnici MasterBus. Data budou trvale k dispozici pro konfiguraci, provoz a monitorování pomocí EasyView 5 nebo počítače. Vhodné pro DC-DC měniče ,Masterlink BTM-III, Mac a Magic.

Po zapojení do systému s MasterView panelem a MasterShunt 500 (viz obrázek přiklad systému), lze na prostřední síťový port připojit:

1) Mass Charger: MasterView panel poté zobrazuje stav zařízení, stav nabíjení, DC proud  a napětí, chybová hlášení (přehřátí, přepětí, podpětí, zpoždění alarmu, aj.).
Pomocí PC lze nastavit: jazyk, typ zařízení, úrovně napětí nabíjecích stupňů (BULK, ABSORPTION, FLOAT), dále lze nastavit teplotní a diodovou kompenzaci.

2) Mass Combi: u zařízení Mass Combi zobrazuje režim, vybraný vstup, stav zařízení, stav nabíjení v %, nabíjecí proud, napětí baterie, AC vstupní/výstupní napětí, AC vstupní/výstupní proud.
Pomocí PC lze nastavit: jazyk, typ zařízení, úrovně napětí nabíjecích stupňů, nastavení varovné signalizace a chybových hlášení. Dále lze nastavit omezení výkonu generátoru, teplotní kompenzaci, napětí a frekvenci měniče, typ baterie, paralelní režim, úsporný režim a stabilizaci.

3) Mac Magic: u zařízení Mac Magic zobrazuje režim, stav ON (ano/ne), vstupní napětí, výstupní napětí, výstupní proud a tlumení v %.
Pomocí PC lze nastavit: jazyk, typ zařízení, režim, nominální napětí, použité DIP spínače, dálkové spínače, vypnutí napětí, podpětí, přepětí, zpoždění, proudové omezení, spodní a horní hranici napětí u tlumení, napětí pro start nového cyklu, úrovně napětí nabíjecích fází.

4) Masterlink BTM-III: u zařízení BTM-III zobrazuje stav nabíjení (%) až třech baterií/bateriových bank, zbývající čas chodu bateriové banky (hod:min), spotřeba (Ah), napětí a proud na bateriích,  historii baterií: od uvedení do provozu, od plného nabití, počet cyklů, vybití baterie, celkovou spotřebu, průměrnou úroveň vybíjení.
Pomocí PC lze nastavit:  jazyk, název banky, DIN bateriové spínače, nominální napětí, kapacitu baterie, průměrné zatížení, nabíjecí proud, úrovně napětí, min./max. dobu chodu, reset nastavení jednotlivých baterií nebo celého systému, aj.
