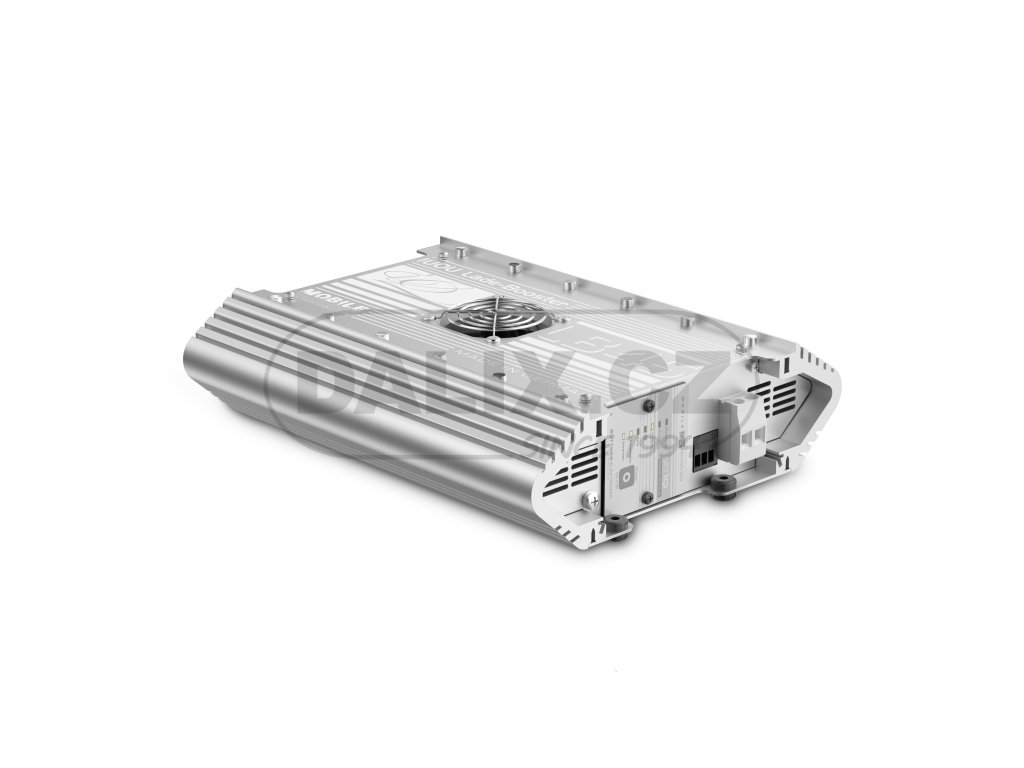

Nabíjecí booster Dometic Büttner MT LB2412-45

Detailní popis produktu

Nabíječka baterií (také označovaná jako nabíjecí booster) je určena k monitorování a nabíjení 12V napájecích baterií v obytných vozech z 24V alternátoru za jízdy. Booster IUoU od Büttner Elektronik dokáže zaručit optimální a rychlé nabíjení za jízdy. Jednoduchým připojením boosteru s dobíjecí charakteristikou IUoU k nabíjecímu kabelu palubní baterie dojde ke zvýšení nabíjecí proudu alternátoru, je-li potřeba, ale také nabíjecí napětí do úrovně nezbytné pro dosažení plného nabití odpovídajícího typu baterie, v souladu s požadavky jejího výrobce.

 Nabíjecí booster je určen k nabíjení následujících typů baterií:

Olověné akumulátory

• Olověné gelové akumulátory
• Akumulátory s absorbovanou skelnou rohoží (AGM)
• Akumulátory LiFePO4

 Nabíjecí booster není určen k nabíjení jiných typů baterií (např. NiCd,NiMH atd.).

 Obecný popis

MT LB 2412: Zařízení se nabíjí proudem 45A během jízdy.  Nabíjecí booster je vhodný pro vozidla s 24V palubním napětím (startovacím obvodem baterie). Galvanické oddělení mezi vstupy (IN) a výstupy (OUT) zajišťuje absolutní oddělení obvodů baterie.

 Nabíjecí booster nabízí následující funkce:

• Mikroprocesorem řízené, teplotně kompenzované nabíjecí programy IU0U pro různé typy baterií
• Pomocný nabíjecí výstup pro startovací baterii
• Vyrovnávací provoz: Dodržování nabíjecích charakteristik i při nabíjení baterie s připojenými spotřebiči
• Vestavěný síťový odrušovací filtr: Zajišťuje paralelní provoz nabíjecího boosteru s jinými zdroji nabíjení, například síťovými nabíječkami, solárními systémy nebo generátory
• Automatická kompenzace ztráty napětí způsobené délkou nabíjecího kabelu

 Nabíjecí booster má následující ochranné mechanismy:

• Ochrana proti vysokému napětí
• Ochrana proti nízkému napětí
• Ochrana proti vysoké teplotě
• Ochrana proti nízké teplotě (pouze LiFePO4)
• Ochrana proti zpětnému proudu a proti přebití baterie
• Ochrana proti zkratu
• Ochrana proti přepólování

 Funkce nabíjení baterie

Nabíjecí charakteristiky pro plně automatizovaný nepřetržitý provoz bez monitorování se označují jako charakteristiky IU0U

 1: Fáze I (fáze konstantního proudu)

Na začátku nabíjecího procesu se prázdná baterie neustále nabíjí maximálním nabíjecím proudem (100 %). Nabíjecí proud se snižuje, když baterie dosáhne stavu nabití 75 % (90 % u lithiových baterií). Hluboce vybité olověné baterie se nabíjejí sníženým nabíjecím proudem, dokud napětí baterie nepřekročí 8 V. Délka fáze I závisí na stavu baterie, zatížení spotřebičů a stavu nabití. Z bezpečnostních důvodů se fáze I ukončí maximálně po 15 hodinách. (v případě defektu článků baterie nebo podobných problémů).

 2: Fáze U1 (fáze konstantního napětí)

Fáze U1 začíná, když je baterie plně nabitá. Nabíjecí proud se snižuje. Během fáze U1 se napětí baterie udržuje konstantní na vysoké úrovni. Doba trvání fáze U1 závisí na typu baterie a hloubce vybití.

 3: Fáze U2 (Udržovací nabíjení)

Fáze U2 slouží k udržení kapacity baterie (100 %). Fáze U2 probíhá se sníženým nabíjecím napětím a proměnným proudem. Pokud jsou připojeny stejnosměrné zátěže, jsou napájeny zařízením. Pouze pokud potřebný výkon překročí kapacitu zařízení, je tento přebytečný výkon dodáván baterií.
