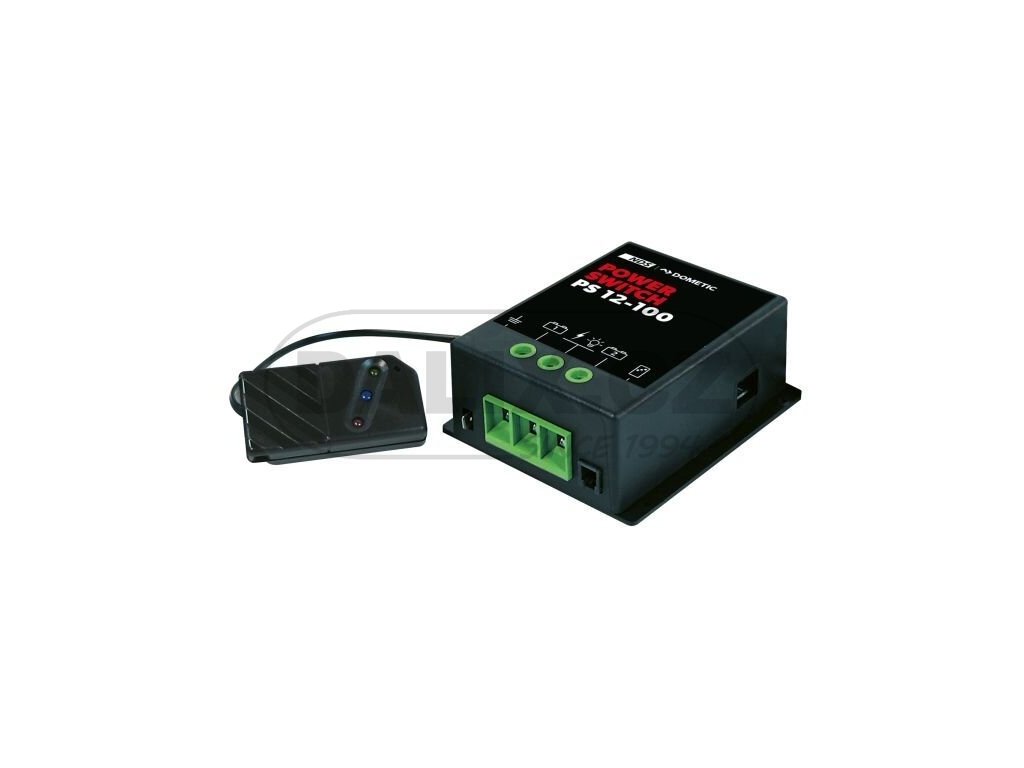

Relé pro dělené nabíjení Dometic-NDS Power Switch PS12-100
Kód: 9620008274
Detailní popis produktu
Relé pro dělené nabíjení slouží k paralelnímu připojení 2 olověných (mokrých), gelových nebo AGM napájecích baterií. U baterií měří proud a napětí vstupu a výstupu. Relé pro dělené nabíjení lze instalovat do jakéhokoli typu vozidla, např. do obytných vozů, komerčních vozů i lodí. Relé pro dělené nabíjení není vhodné pro lithiové baterie.

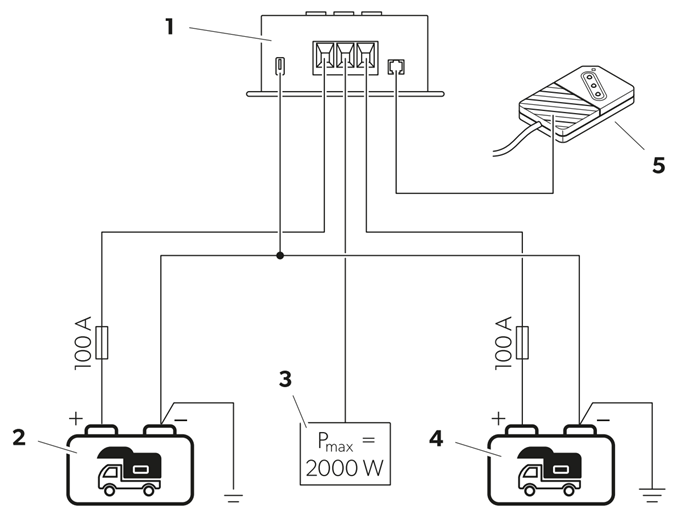

Relé pro dělené nabíjení je systém pro automatickou správu 2 baterií se stejnou nebo odlišnou kapacitou a technologií. Podle naměřeného vstupního a výstupního napětí se manuálně nebo automaticky aktivují 2 propojená relé, která podle potřeby rozdělují zátěž mezi jednu nebo obě baterie. Relé pro dělené nabíjení disponuje funkcí, díky které se baterie odpojí, pokud její napětí dosáhne hodnot menších než limit 10,5 V, nebo pokud bude napětí pod hodnotou 11 V více než 15 min.
Automatický režim
Při fázi vybíjení aktivuje relé pro dělené nabíjení tu baterii, která bude mít vyšší napětí. Pokud napětí baterie dosáhne definovaného limitu napětí a baterie je zároveň nabitá méně než druhá baterie, relé pro dělené nabíjení tuto baterii deaktivuje a místo ní aktivuje druhou. Data o napětí a proudu se ukládají. Po aktivaci druhé baterie kontrola proudu a napětí neustále sleduje, kterou baterii použít. V případě potřeby je možné používat obě baterie zároveň, např. když je zátěž se spotřebou vyšší než 25 A. Relé pro dělené nabíjení zajistí, aby obě baterie zůstaly ve stejném stavu nabití. Pokud napětí obou baterií klesne pod hodnotu 10,5 V nebo 11 V po více než 15 min, relé pro dělené nabíjení baterie odpojí a upozorní vás zvukovým varováním. Ve fázi nabíjení se obě baterie nabíjí současně. Pokud baterie dosáhnou kapacity 90 % a zátěž spotřebovává méně než 10 A, baterie se nabijí zvlášť podle toho, která z nich je aktivní. Pokud je zátěž vyšší než 10 A, baterie se budou nabíjet současně, aby se zachoval stejný stav nabití.
Ruční režim
V ručním režimu se dá pomocí dálkového ovladače nastavit, jestli se má používat jedna nebo obě baterie.
Pro ruční režim, změnu režimu a odpojení baterií je potřeba dálkový ovladač.
Doplňkové parametry
| Kategorie: | Příslušenství |
|---|---|
| Záruka: | 24 měsíců |
| Vnější rozměry v/š/h: | 50/110/120 mm |
| Hmotnost: | 0,07 kg |
| Jmenovité napětí: | 10 … 15 V |
| Maximální proud relé: | 100 A |
| Maximální nabíjecí proud: | 100 A |
| Napětí při odpojení AUTOMAT: | 10,5V/ihned 11 V za 15 min. |
| Napětí při odpojení MANUÁL: | 10,5 V |
| Napětí při opětovné aktivaci: | >12 V |
| Velikost připojení: | 6 ...35 mm2 |
| Vlastní spotřeba: | 15 mA |
| Provozní teplotní rozsah: | od-15° do +60°C |
| Ostatní technické parametry: | viz. Návod v příloze v sekci Související soubory |
